Контакт менеджер для Lync Server 2010/2013 [LDCM 4.0]. Часть 2: Создание базы данных и настройка приложения

    Во второй части будут описаны шаги по настройке базы данных и конфигурационного файла. Для работы приложения необходима специально созданная база данных. По умолчанию при установке компонентов на сервере доверенных приложений Lync, устанавливается MSSQL 2008 Express. Перед установкой компонентов можно заранее подготовить и установить MSSQL 2008 R2 Express или MSSQL 2012 Express SP1 (см. часть 1).
   1.  Итак, берем инсталятор нужной версии (у меня 2012) и производим установку нового инстанса LDCM.

Примечание: Можно использовать другую базу данных, в т.ч. и на другом сервере, т.к. расположение базы данных, имя инстанса и базы задается в конфиге.

   2. Начиная с версии 4.0.0.11 в программе присутствует "Мастер создания базы данных и таблиц", который создаст базу данных и таблицы, необходимые для работы программы.

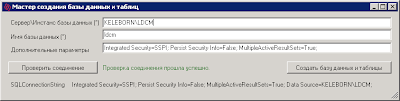

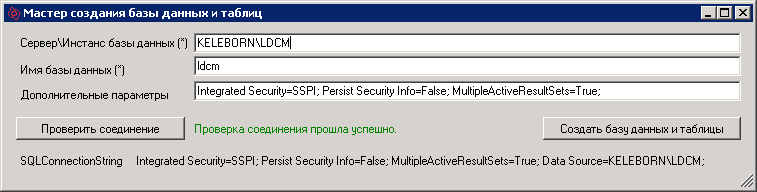

Мастер создания базы данных и таблиц
   Если база данных использует windows аутентификацию, достаточно указать только имя сервера и инстанса базы данных. Если присутствуют дополнительные параметры в строке подключения(например логин и пароль) указать их в строке дополнительный параметры через точку с запятой.
   Теперь остается нажать на кнопку "Проверить соединение" и, если оно устанавливается, станет доступна кнопка "Создать базу данных и таблицы", нажав на которую запустится процесс непосредственного создания. По окончании операции SQLConnectionString можно сохранить в конфигурационный файл.

Примечание: Если на этом этапе что-то не получается, самый простой вариант, это проверка с помощью udl  файла.
Создать текстовый документ, переименовать в slq.udl, открыть и заполнить поля. Проверить соединение(там кнопка есть), сохранить, закрыть и открыть заново, но уже блокнотом. Полученная строка и будет искомой SQLConnectionString. Отмечу, что если параметр "MultipleActiveResultSets=True" не добавился, стоит его дописать к строке вручную.
  3. Конфигурационный файл
   В каталоге с программой находится файл с расширением .config, который представляет из себя xml документ. Его можно редактировать как вручную, так и непосредственно из программы (Параметры->Настройки)
   В области <appSettings> содержатся настройки приложения и, при необходимости, могут быть изменены. В данном случае key – имя настройки, а value – ее значение.
<appSettings>
<add key="applicationId" value="urn:application:contactmanager" />
…….
</appSettings>
В файле присутствуют такие параметры:
• applicationId – идентификатор приложения, взять из части 1.
• Login - логин пользователя AD, с правом чтения.
• Password - пароль пользователя AD
• SQLConnectionString – строка подключения к базе данных SQL
• LDAP – путь к корневому объекту в Active Directory. В качестве значения может использоваться домен или LDAP путь
• proxyServerFqdn – имя пула сервера Lync

На этом все, можно пользоваться программой. Программа живет тут


Часть 1: Подготовка и настройка сервера доверенных приложений
Часть 2: Создание базы данных и настройка приложения
Часть 3: Как это работает



Следующий блок относится к версиям 4.0.0.10 и более младшим. Выполняется после установки инстанса БД.

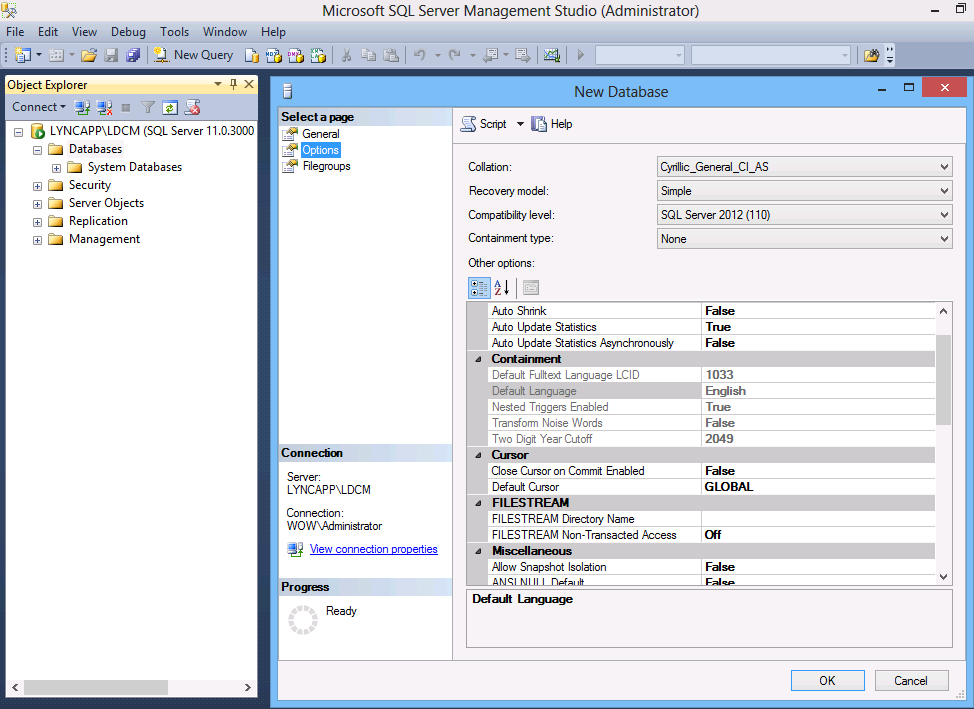

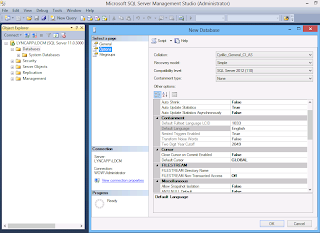

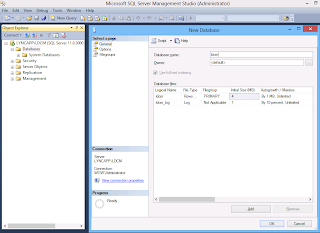

В установленном инстансе нужно создать базу данных для таблиц. Через Managment Studio создаю новую БД: ldcm. (Точно не знаю, какую Collation надо использовать, но с Cyrilic_General_CI_AS у меня работает).


Теперь необходимо создать 4 таблицы. Для создания есть скрипт SQLScript.txt - содержимое вставить в новый запрос и запустить.

Если скрипт не заработал - можно создать вручную:
  • ContactList
    • c_id (int, key, identity increment)
    • c_value (varchar(50))
  • Group
    • g_id (int, key, identity increment)
    • g_value (varchar(50))
  • G_CL
    • gc_id (int, key, identity increment)
    • c_id (int)
    • g_id (int)
  • Users
    • u_id (int, key, identity increment);
    • g_id (int)
    • u_sip (varchar(50))
    • u_name (varchar(50))
